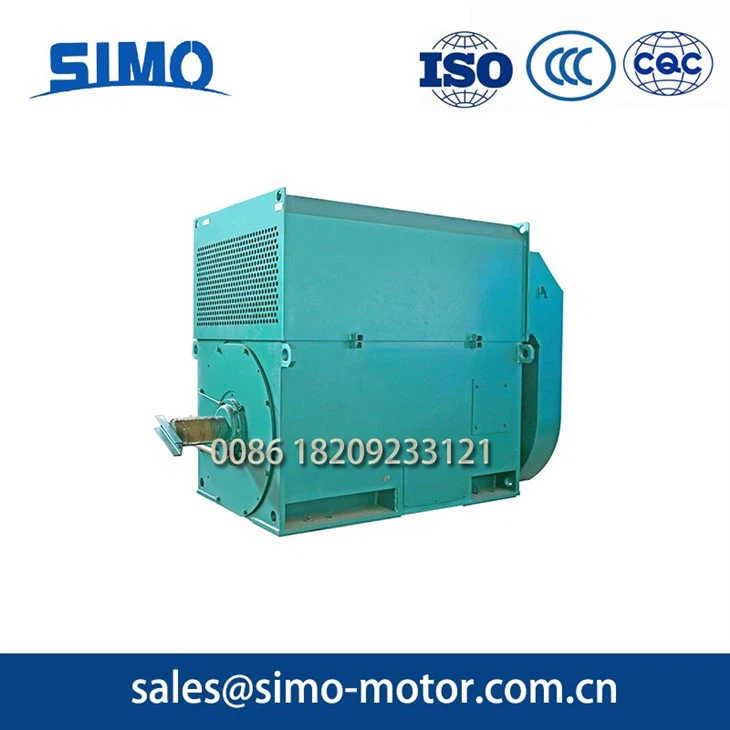

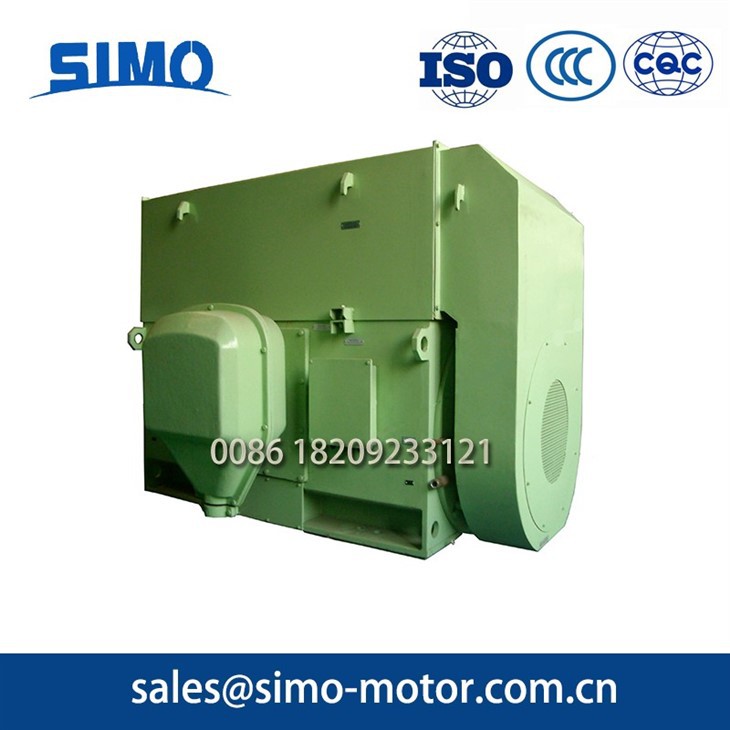

YKK -560 Stručný úvod

Tato série motorů je a6kv vysoký napěťový motorAsynchronní motor veverky se třífázovým a asynchronním motorem s výškou 560 mm s uzavřenou strukturou a dodržováním standardu JB\/T 10315. 2-2002.

Základní parametry

Rozsah velikosti rámu: 560 mm

Jmenovité napětí: 6 kV (přizpůsobitelné)

Hodnocená frekvence: 50 Hz \/ 60 Hz

Rozsah rychlosti: 3000 rpm (2- pól), 1500 rpm (4- pól), 1000 rpm (6- pól), 750ppm (8- pól), 590rpm (10- pol), 495pm (} {}}} {}}}}} pól)

Rozsah výkonu: 355 kW ~ 1800 kW

Typ montáže: IMB3 (horizontální, namontované na nohou)

Třída ochrany: IP54 \/ IP55 (volitelné)

Metoda chlazení: IC611 (chlazení vzduch-vzduch)

Izolační třída: Třída f

Požadavky na provozní prostředí :

Okolní teplota: -15 stupeň ~ +40 stupeň

Vlhkost: Měsíční průměrná relativní vlhkost menší nebo rovná 90% (měsíční průměrná minimální teplota menší nebo rovná 25 stupňů)

YKK -560 Seznam modelů řady

Ykk 5601-2 ykk 5602-2 ykk 5603-2 ykk 5601-4 ykk 5602-4}}}}}}}}

Ykk 5603-4 ykk 5601-6 ykk 5602-6 ykk 5603-6 ykk 5601-8}}}}}}}}

Ykk 5602-8 ykk 5603-8 ykk 5601-10 ykk 5602-10 ykk 5603-10}}}

Ykk 5604-10 ykk 5601-12 ykk 5602-12 ykk 5603-12 ykk 5604-12}}}

Motor velikosti rámu s vysokým napětím 6 kV 6 kV s vysokým napětím

Typ	Hodnocená síla (KW)	Hodnocený proud (A)	Rychlost (r\/min)	Účinnost (%)	Účinek (cos φ)	Max. Točivý moment (jmenovitý točivý moment)	Uzamčený točivý moment (jmenovitý točivý moment)	Uzamčený proud (jmenovitý proud)	J (motor) (kg · m²)	J (zatížení) (kg · m²)	Hmotnost (kg)	Čas mazání (h)
Ykk 5601-2	1400	160.5	2980	95.4	0.88	1.8	0.6	7	16.9	73	6570	500
Ykk 5602-2	1600	183.2	2980	95.5	0.88	1.8	0.6	7	18.8	80	6880	500
Ykk 5603-2	1800	205.9	2980	95.6	0.88	1.8	0.6	7	25.2	86	7210	500
Ykk 5601-4	1250	143.6	1485	95.2	0.88	1.8	0.6	6.5	66	315	6890	1000
Ykk 5602-4	1400	160.6	1485	95.3	0.88	1.8	0.6	6.5	70	345	7040	1000
Ykk 5603-4	1600	183.4	1485	95.4	0.88	1.8	0.6	6.5	77	373	7340	1000
Ykk 5601-6	900	107.3	990	95	0.85	1.8	0.7	6.5	99	737	6880	2000
Ykk 5602-6	1000	119	990	95.1	0.85	1.8	0.7	6.5	108	797	7130	2000
Ykk 5603-6	1120	133.2	990	95.2	0.85	1.8	0.7	6.5	122	875	7480	2000
Ykk 5601-8	630	78.2	740	94.5	0.82	1.8	0.8	6	113	1360	6160	2000
Ykk 5602-8	710	88.1	740	94.6	0.82	1.8	0.8	6	128	1510	6340	2000
Ykk 5603-8	800	99.1	740	94.7	0.82	1.8	0.8	6	145	1650	6540	2000
Ykk 5601-10	500	65.9	590	93.6	0.78	1.8	0.8	6	124	2120	6100	3000
Ykk 5602-10	560	73.7	590	93.7	0.78	1.8	0.8	6	142	2350	6400	3000
Ykk 5603-10	630	82.9	590	93.8	0.78	1.8	0.8	6	158	2610	6750	3000
Ykk 5604-10	710	93.2	590	94	0.78	1.8	0.8	6	160	2720	7040	3000
Ykk 5601-12	355	49.6	495	93	0.74	1.8	0.7	6	119	2410	5884	3000
Ykk 5602-12	400	55.7	495	93.3	0.74	1.8	0.7	6	130	2670	6160	3000
Ykk 5603-12	450	62.7	495	93.4	0.74	1.8	0.7	6	144	2870	6420	3000
Ykk 5604-12	500	69.4	495	93.7	0.74	1.8	0.7	6	156	2990	6680	3000

Funkce produktu

✅ Úspora s vysokou účinností a energií: Optimalizovaný design, v souladu s vysoce účinnými motorickými standardy

✅ Nízký hluk a nízké vibrace: Stabilní struktura, hladký provoz

✅ Vysoká spolehlivost: Izolace třídy F, proces impregnace tlaku vakuového tlaku (VPI), vlhkost a teplota odolná vůči teplotě

✅ Snadná údržba: Uzavřená struktura, odnímatelný ochranný kryt pro pohodlnou kontrolu

✅ Silná přizpůsobivost: Vhodné pro různá průmyslová zatížení

Strukturální rysy

Rám: Struktura svařované ocelové krabice, vysoká rigidita, lehká váha

Stator: Slip-in externí struktura lisování, izolace třídy F, proces VPI

Ložiska: Rolingová ložiska nebo posuvná ložiska (vybraná na základě výkonu a rychlosti)

Návrh ochrany: IP54\/IP55, některé modely mohou být upgradovány na vyšší úroveň ochrany

Pole aplikace

Obecný průmysl: fanoušci, kompresory, čerpadla, drtiče, předávání zařízení

Elektrán: Pomocné jednotky elektrárny

Těžba\/metalurgie: drtiče, kulové mlýny, systémy pro předávání

Ostatní: Chemikálie, stavební materiály, obrábění atd.

Vysvětlení modelu (příklad: ykk 5601-4)

Ykk: Uzavřený asynchronní motor veverky s veverkou

5601 : Výška středu 560 mm, délka jádra č. 1

4 : 4- Pole Motor (1500 ot \/ min)

Rozměry katalogu motoru s vysokým napětím YKK 6KV

YKK 6KV medium voltage electric motors

Objednávání pokynů

⚠ Důležité poznámky:

Belt Drive je zakázána pro 2- pól a 4- Pole Motors(Výjimky konzultujte)

2- Pole Motory Výchozí pro rotaci ve směru hodinových ručiček(Určete, zda je vyžadována rotace proti směru hodinových ručiček)

Speciální požadavky na napětí\/frekvence musí být sjednány předem

Shrnutí

Řady řady Xi'an Simo YKK High-Ventage Motorsjsou vhodné pro těžkopádné průmyslové prostředí, mají vysokou účinnost, spolehlivost a snadnou údržbu. Oni se široce používají v těžbě, síle, metalurgii a dalších průmyslových odvětvích. Při objednávce věnujte pozornost číslu pólu, směru rotace a omezení pohonu.

YKK -560-6 KV High napěťový motor, Vyberte simo, zvolte kvalitu!
